型号:JX145516柔性线板LED型号:JX145502电板STM32型号:JX145486柔性电板GP-2

　　【中牟PCBA嵌入式开发 ARM嵌入式系统电设计 批发价格一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询 润联机械公司】

　　精纮编码：JH01480

　　产品型号：摩托车订做板，背面贴FR4

　　产品功能：单色

　　产品规格：非公板尺寸

　　产品颜色：、白色

　　产品材料：电解铜

　　产品说明：双面板；正白色覆盖膜，正覆盖膜

　　结构按照导电铜箔的层数划分，分为单层板、双层板、多层板、双面板等。 单层板的结构：这种结构的柔性板是简单结构的柔性板。通常基材 透明胶 铜箔是一套买来的原材料，膜 透明胶是另一种买来的原材料。首先，铜箔要进行刻蚀等工艺处理来得到需要的电，膜要进行钻孔以露出相应的焊盘。清洗之后再用滚压法把两者结合起来。然后再在露出的焊盘部分电镀金或锡等进行。这样，大板就做好了。一般还要冲压成相应形状的小电板。 也有不用膜而直接在铜箔上印阻焊层的，这样成本会低一些，但电板的机械强度会变差。除非强度要求不高但价格需要尽量低的场合，是应用贴膜的方法。 双层板的结构：当电的线太复杂、单层板无法布线或需要铜箔以进行接地屏蔽时，就需要选用双层板甚至多层板。多层板与单层板典型的差异是增加了过孔结构以便连结各层铜箔。一般基材 透明胶 铜箔的个加工工艺就是制作过孔。先在基材和铜箔上钻孔，清洗之后镀上一定厚度的铜，过孔就做好了。之后的制作工艺和单层板几乎一样。双面板的结构：双面板的两面都有焊盘，主要用于和其他电板的连接。虽然它和单层板结构相似，但制作工艺差别很大。它的原材料是铜箔，膜 透明胶。先要按焊盘要求在膜上钻孔，再把铜箔贴上，腐蚀出焊盘和引线后再贴上另一个钻好孔的膜即可。

　　型号:JX145502电板STM32

　　频谱分析、输入信号和误差、噪声和它所引起的误差、控制系统的设计约束、控制系统的设计、伺服系统的设计、调节系统的设计、工业伺服系统的设计、多回系统的设计、特殊对象的控制、控控制系统的调试。

　　嵌入楼宇对嵌入式系统是一种完全嵌入受控器件内部，为特定应用而设计的专用计算机系统，为控制、或辅助设备、机器或用于工厂运作的设备，核心是由一个或几个预先编程好以用来执行少数几项任务的微处理器或者单片机组成。本文将介绍三种基于嵌入式技术应用电设计，分别是电机驱动控制器、SOHO由器电与嵌入式语音识别电。

　　电机驱动控制器

　　采用DSP芯片和外围电构成速度捕获电，电机驱动控制器采用微控制芯片和外围电构成了电流采样、过流、压力调节等电，利用CPLD实现无刷直流电机的转子信号的逻辑换相。赛车刹车控制器是由防滑控制器和电机驱动控制器组成。两个控制器都是以DSP芯片为核心。防滑控制器主要是以滑移率为控制对象，输出给定的刹车压力，以 DSP芯片为CPU，外加赛车和机轮速度信号调理电等。电机驱动控制器主要是调节刹车压力大小，并且控制电动机电流大小，也是以DSP芯片为CPU，再加外围电电动机电流反馈调理电、过流电、刹车压力调理电、四组三相全桥逆变电等构成电机驱动控制器。

　　信号处理电：赛车防滑控制器主要是以滑移率为控制对象，防止赛车打滑，由滑移率的偏差大小调节后输出压力参考值，以给定的滑移率大小。防滑控制器上必须有赛车前轮和刹车机轮速度信号的调理电，主要是为了得到反馈的滑移率。赛车速度信号是以滚动的赛车前轮速度信号代替。在赛车的前轮与刹车机轮上都装有测速传感器，当轮子转动时，测速传感器会产生正弦波形式的交流信号，机轮每转动一圈，测速传感器发出50个周期的正弦交流信号。正弦交流信号的振幅随轮子速度的变化而变化，其信号为偏压2.5V，峰值为0.3V，信号幅值不超过5V的正弦波信号。

　　电流采样及过流电：无刷直流电动机的电流是通过功率驱动电母线上的电阻进行检测的。母线的电阻是由两个0.01的功率电阻并联，采样电是通过这两个并联的采样电阻进行电流采样的，采样电阻将电流信号转换为电压信号，电压信号送到电流芯片进行放大，然后经过由OPA2344（＄0.8875）构成二阶有源滤波电滤波，后得电流反馈信号，直接送到A/D转换器。

　　硬件过流电，对系统的正常工作起到很重要的作用，主要是对功率器件MOSFET和电动机的。系统还带有软件功能，过流信号 OVCURX送到 DSP的输入引脚，当OVCUR为高电平时，DSP会产生电机控制转动信号ENABLE关断逻辑信号，使电机停转。芯片IR2130（＄5.6212）自身带有过流功能。

　　SOHO由器电

　　利用Linux内核支持IPMasquerade技术实现NAT转换，实现多台主机共享访问因特网。IPMasquerade工作原理：客户机将实现IPMasquerade的Linux机器设置为缺省网关，当IPMasquerade的Linux机器收到客户机的数据包时，对其进行改写，将源地址替换为自己的IP地址，将源端口号换成一个新的端口号，并且对该过程进行记录;当接收到响应数据包时，如果其端口号正是先前所指定的端口号则再对该数据包进行改写，将其目的IP地址及目的端口号替换为原来记录的客户机IP地址和端口号，然后再发送给客户机。

　　S3C2410X微处理器通过系统总线连接FLASH和SDRAM构成存储系统，系统上电后，微处理器从FLASH中读取初始化程序，SDRAM为程序运行和数据处理和转发提供临时存储空间。以太网控制芯片DM9000，经单端口隔离变压器和RJ45接口与互联网相连。DM9000 通过MII（接口）与交换控制芯片RTL8305SC的PORT4口相连，RTL8305SC经过4端口隔离变压器和四个RJ-45接口连接局域网集线器，交换机或电脑，进行数据交换或通过微处理器控制与广域网连接。

　　DM9000与S3C2410X、RJ45接口电如图所示，DM9000E芯片的引脚INT与S3C2410X芯片的外部中断信号 EINT14相连，S3C2410X片选信号nGCS4和地址线MA2分别连接DM9000的AEN引脚和CMD引脚。SA6到SA0对应地址总线，而 SA9与SA8引脚设置为高电平，SA7引脚设置为低电平，用来片选DM9000;3C2410X的nOE引脚连接DM9000的读引脚IOR#，nWE 引脚连接DM9000的写引脚IOW#，并将S3C2410X数据线MD［0..15］与DM9000的数据线SD［0..15］连接，实现数据传输。将 RTL8305S第5端口设定为一个MII接口与以太网控制芯片DM9000RMII接口相连，RTL8305S与四端口隔离变压器和RJ45接口相似。

　　嵌入式语音识别电_

　　服务机器人以服务为目的，因此人们需要一种更方便、更自然、更加人性化的方式与机器人交互，而不再满足于复杂的键盘和按钮操作。基于听觉的人机交互是该领域的一个重要发展方向。目前主流的语音识别技术是基于统计模式。然而，由于统计模型训练算法复杂，运算量大，一般由工控机、PC机或笔记本来完成，这无疑了它的运用。嵌入式语音交互已成为目前研究的热门课题。 嵌入式语音识别系统和PC机的语音识别系统相比，虽然其运算速度和内存容量有一定，但它具有体积小、功耗低、可靠性高、投入小、安装灵活等优点，特别适用于智能家居、机器人及消费电子等领域。

　　_的核心处理单元选用ST公司的基于ARMCortex-M3内核的32位处理器STM32F103C8T6。本_以对话管理单元为中心，通过以LD3320芯片为核心的硬件单元实现语音识别功能，采用嵌入式操作系统C/OS-II来实现统一的任务调度和外围设备管理。经过大量的实验数据验证，本文设计的语音识别_具有高实时性、高识别率、高稳定性的优点。

　　语音识别电

　　图3为语音识别部分原理图，参照了ICRoute发布的LD3320数据手册进行设计。LD3320的内部集成了快速稳定的优化算法，不需外接Fla-sh、RAM，不需要用户事先训练和录音而完成非特定人语音识别，识别准确率高。图中，LD3320采用并行方式直接与 STM32F103C8T6相接，均采用1k电阻上拉，A0用于判断是数据段还是地址段；控制信号，复位信号以及中断返回信号INTB与 STM32F103C8T6直接相连，采用10k电阻上拉，辅助系统稳定工作；和STM32F103C8T6采用同一个外部8 MHz时钟；发光二极管D1、D2用于复位后的上电；MBS（引脚12）作为麦克风偏置，接了一个RC电，能输出一个浮动电压给麦克风。讲门禁门禁一体机系统/电梯控制器、ICID刷卡器_厂

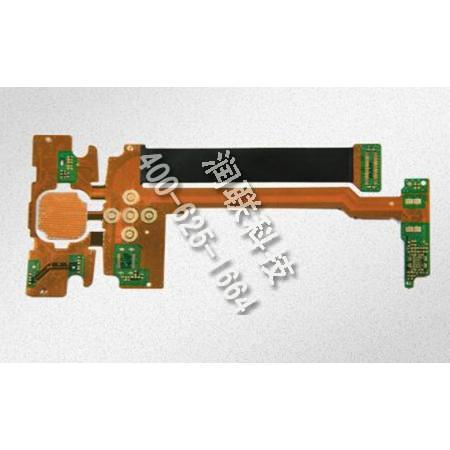

　　型号:JX145486柔性电板GP-2

　　产品概述：在生产过程中，为了防止开短过多而引起良率过低或减少钻孔、压延、切割等粗工艺问题而导致的FPC板报废、补料的问题，及评估如何选材方能达到客户使用的效果的柔性线板。产品用途：广泛适用于电子产品的生产使用中。产品规格：

　　厚度有1mil与1/2mil两种.产品优点：组装密度高、体积小、质量轻,因为高密度装配、部件(包括零部件)间的连线减少,从而增加了可靠性;能增加接线层,然后增加设计弹性;也可以构成电的,可形成具有一定的高速传输电,可以设定电、电磁屏蔽层,还可安装金属芯层满足特殊热隔热等功能与需求;安装方便、可靠性高。
